新型冷却塔三盘式喷头有何不同？

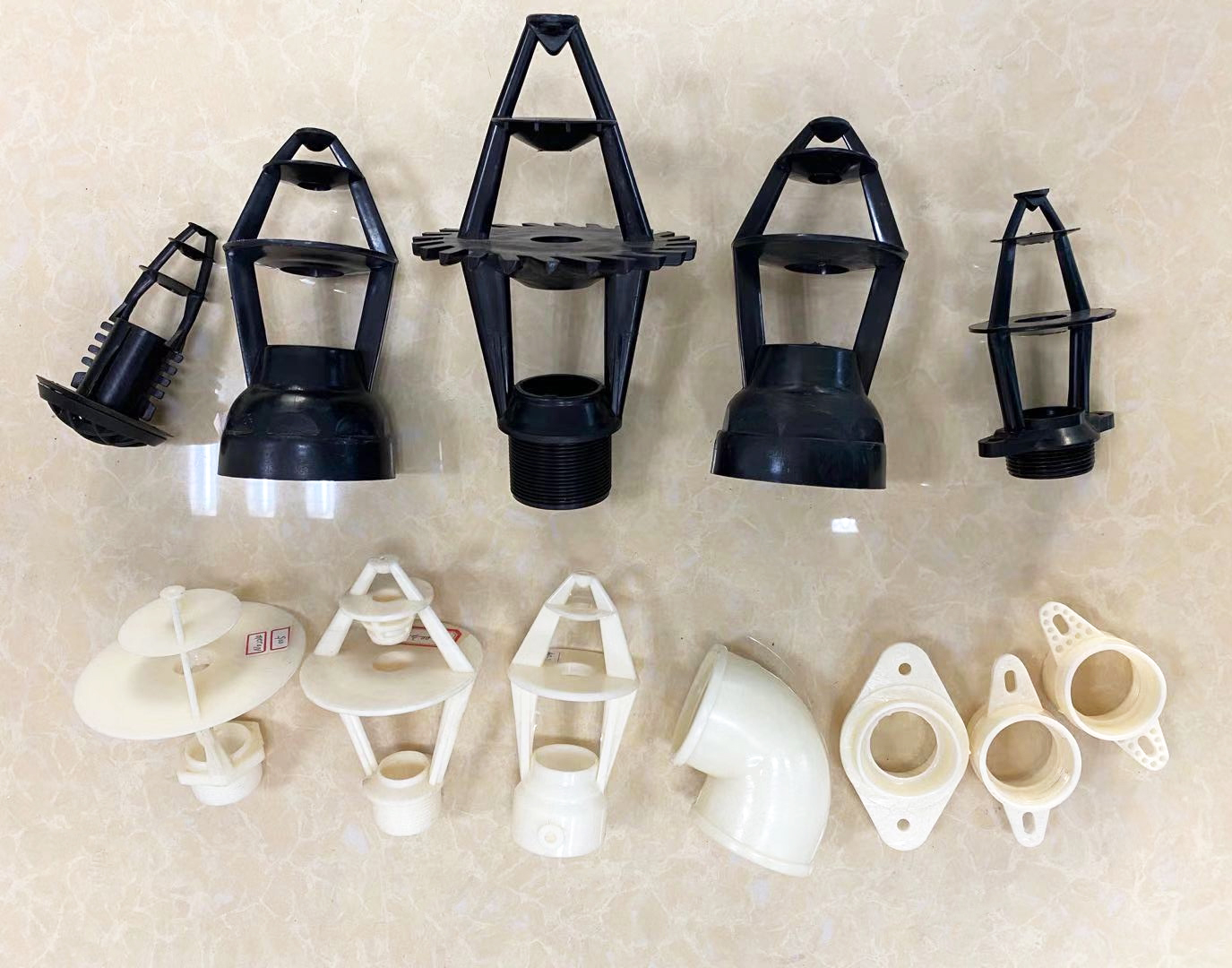

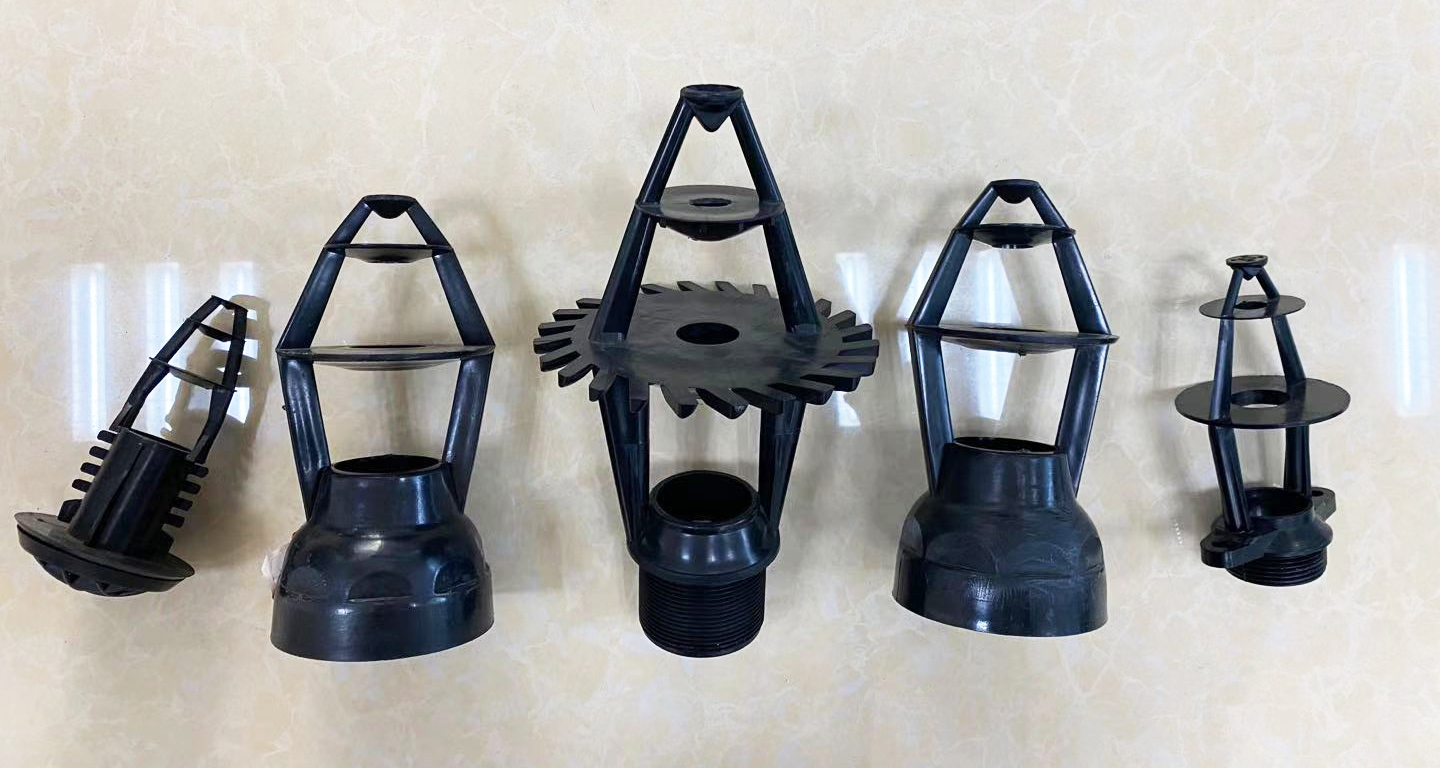

冷却塔用喷溅装置是一种三溅式喷头，又称三盘式喷头。

 三溅式喷头具有与配水管相连的外螺纹接口和锥形管嘴，在锥形管嘴的下部还依次同轴间隔设置有外径依次变小的大溅水盘、小溅水盘和锥形辟水头；并且由至少两支圆周排列立式设置的连杆固定在承插式瓶形接口上，喷头的承插式接口与配水管相连，外螺纹接口主要采用钻尾丝固定，外径依次变小的大溅水盘、小溅水盘和锥形辟水头依次同轴间隔设置在该外螺纹接口的下面。

主要由至少两支圆周排列立式设置的连杆固定在承插接口上，在大溅水盘和小溅水盘上还分别设置有与锥形管嘴同轴且与锥形管嘴下口内径相比内径依次变小的大漏水孔和小漏水孔，大溅水盘和小溅水盘为弧面朝上的半球形，锥形辟水头为锥角向上的锥形。在大溅水盘和小溅水盘的近外圈分别设置有圆周排列的大 锯齿和小锯齿；在锥形辟水头底部还可设置有齿状隙水槽。

该喷头为一体式结构，采用模压成型制成，材料可选用ABS塑料或其它材料。
为了进一步利于喷水，所述的连杆截面为扁圆形，扁圆形长轴的方向与大溅水盘的径线方向相同；所述的大溅水盘朝上弧面的曲率小于小溅水 盘朝上弧面的曲率；所述的锥形辟水头的锥体中部设置有从两侧向内的矩形槽。

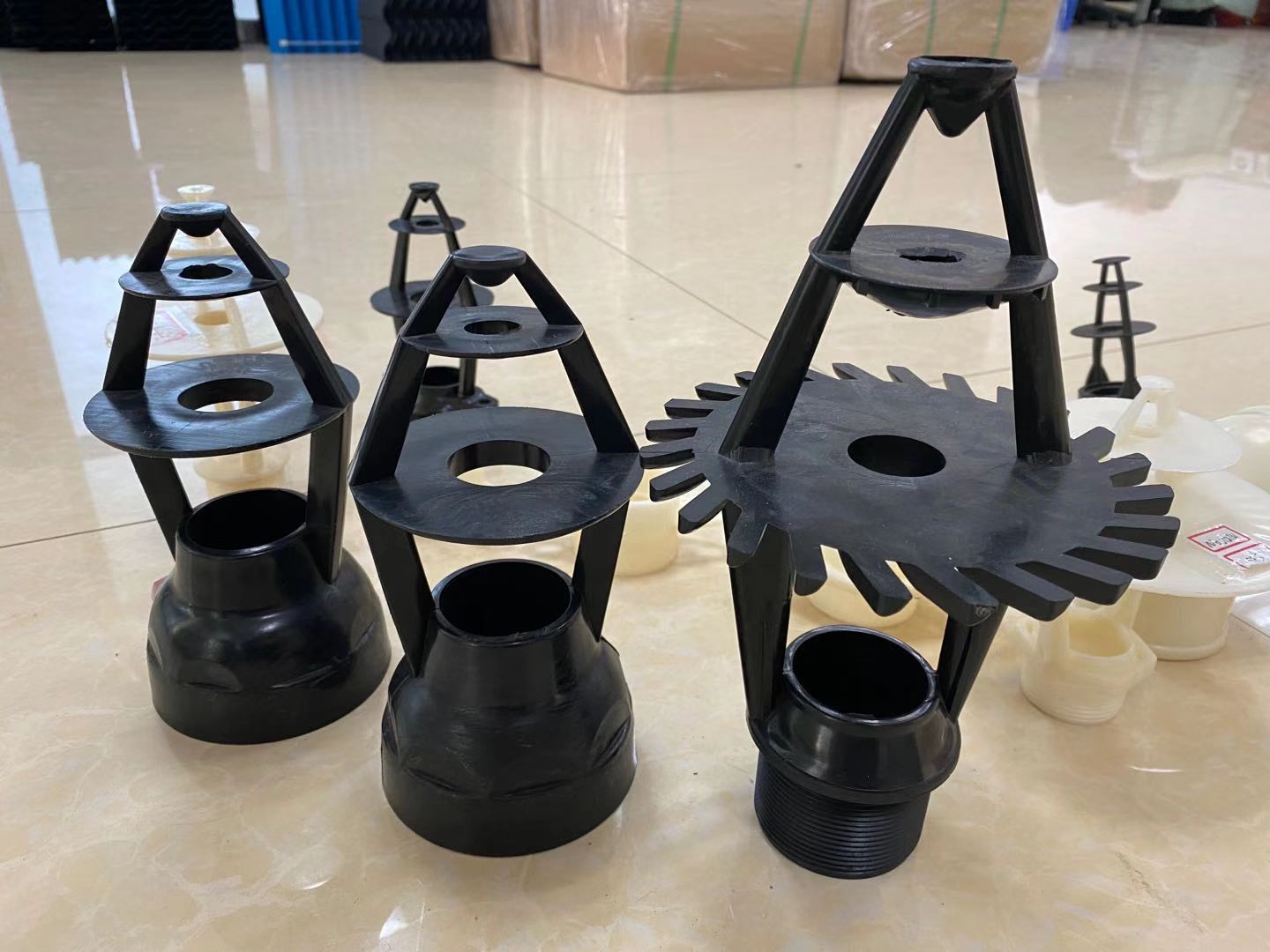

雷泰诺的新型三溅式喷是对现有三层盘式溅水喷头的改进型，除具备 原有三层盘式溅水喷头的优点，还进一步将三层溅水盘设计成上鼓的结构、 并在三层溅水盘的周圈上都设置有锯齿或辟水槽。

新型喷头工艺具有如下优点：

1 、目前普遍采用喷嘴与喷溅碟分离形式，新型喷头可用轻型材质ABS 一体化塑造而成，安装方便并解决了当流量较大，长期运行时，及易产生喷头偏斜和溅水盘(齿)脱落的缺点。喷头接口带防松止退并帽圈，防止 喷头脱落，损害填料。

2、改进了溅水盘，在原三溅式喷头溅水盘上增设叶片状锯齿，通过锯齿一方面可细化水滴，另一方面可破除水膜。

3、 新型辟水头，目前辟水头普遍采用圆锥体，新型喷头可在原锥体基础上，沿连杆面，在锥体中部切掉两块矩形切片，即在锥体中部设置有从两侧向内的矩形槽；锥体底部设有齿状隙水槽，可有效增加喷溅 装置的中部水量，且使中部水滴分布均匀。该方法解决了常用喷溅装置易 发生"中空"现象的缺点。

4、 增大了溅水盘中间的圆孔半径，流道通畅，不易堵塞，保证常年运行效果稳定。

5、 该新型喷头整体设计合理，各部件之间相互兼容较好，能适应较大 工作水头地变化。

总体来说，新型喷头淋水密度更均匀、不易堵塞，坚固耐用，价格优惠。
